MEMBUAT PEMBANGKIT LISTRIK 220V/600W SENDIRI

Filled under: , ,

PEMBANGKIT LISTRIK 12 VDC TO 220VAC




Para SEDULUR kabeh, disini saya akan mencoba berbagi pengalaman mengenai pembuatan INVERTER DC to AC.
Ayo, langsung saja ke-LOKASI OPREK....!!

ALAT DAN BAHAN :

A. ALAT :
  1. Solder + Timah patri (tenol)
  2. Tang potong / gunting
  3. Mesin Bor
  4. Alat pendukung lainnya
B. BAHAN :
  1. Trafi 5A CT 1bh
  2. Transistor 2N3055 ( Jengkol ) 12bh
  3. Resistor 1K 13bh
  4. Baterai/Accu 12V/70A
  5. Kabel tembaga (kabel engkel) Ø2mm 2meter
  6. Aluminium sebagai pendingin 2bh
  7. Wadah/cashing Power Suplay CPU bekas + fan 1bh
  8. Lem bakar
  9. Mur + baut 24bh (sesuai kebutuhan)
  10. Lampu LED 1bh

CARA PEMBUATAN :


  1. Siapkan lempengan Aluminium (2bh) dan lubangi sesuai kebutuhan (gbr.1)
  2. Pasang Jengkol di lempengan aluminium yang telah kita lubangi dan beri mur+baut (gbr.2)
  3. Pasang resistor ke tiap-tiap jengkol (gbr.3)
  4. Buat sekali lagi langkah 1-3, sehingga menjadi 2bh
  5. Sambungkan ke-2 Rangkaian yang telah kita buat (gbr.4)

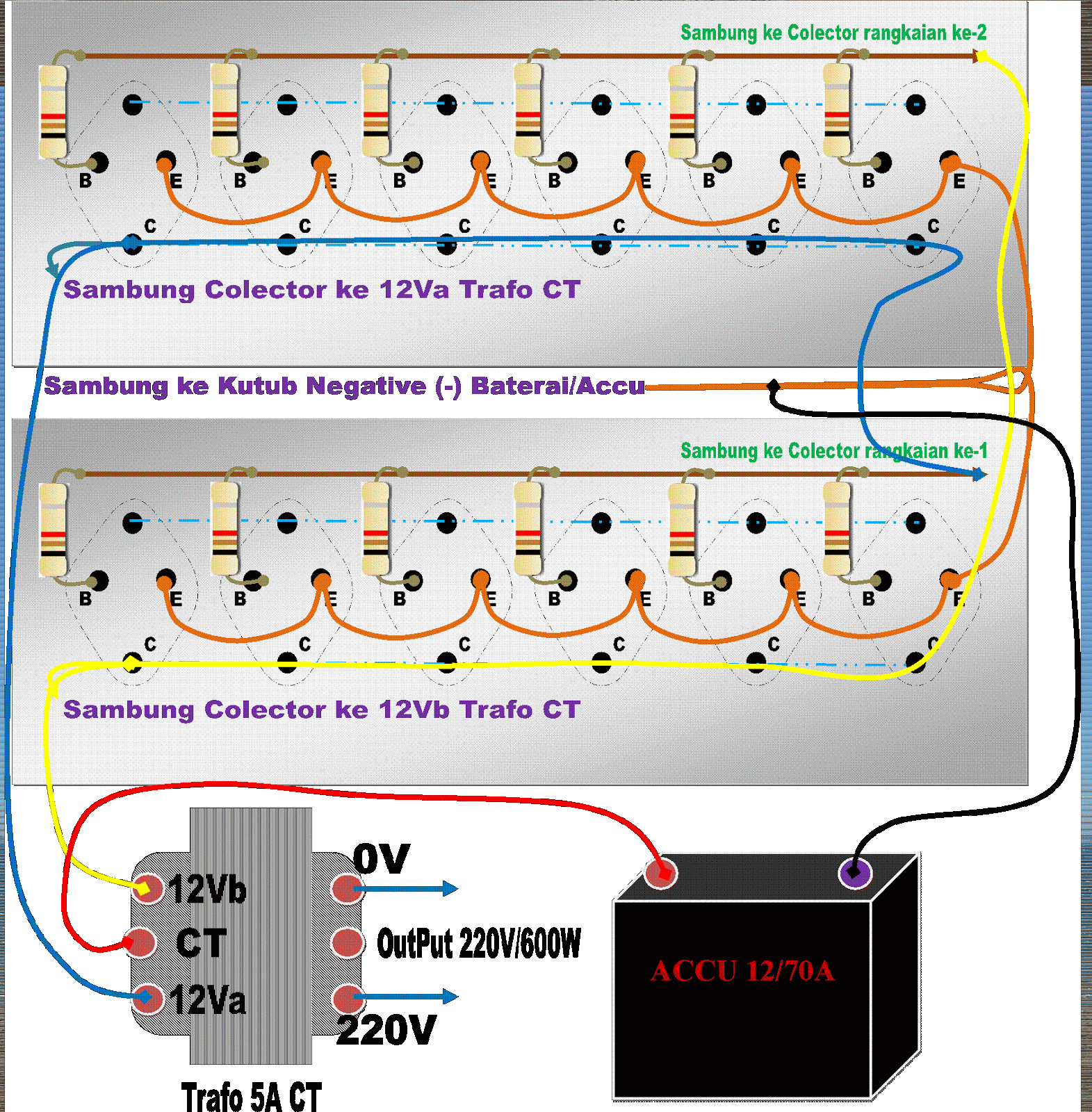

  6. Rangkaikan semua rangkaian dengan Trafo 5A CT dan Accu (gbr.5)
  7. Finish, and coba hasil experiment kita.

NB: Semakin banyak Transistor yang kita gunakan, semakin besar pula daya yang keluar

Berikut Gambar-gambarnya:

gbr.1

gbr.2


gbr.3
gbr.4

gbr.5

Kalau kita bisa buat sendiri, kenapa tidak kita coba??
Ayo kita ber-EXPERIMENT...!!
Jangan lihat KERE-nya, tapi lihat hasilnya..!!!


MOGA BERMANFAAT...AMIINN...
Kritik dan saran dari SEDULUR kabeh saya butuhkan demi sempurnanya karya saya ini... SUWUN...
